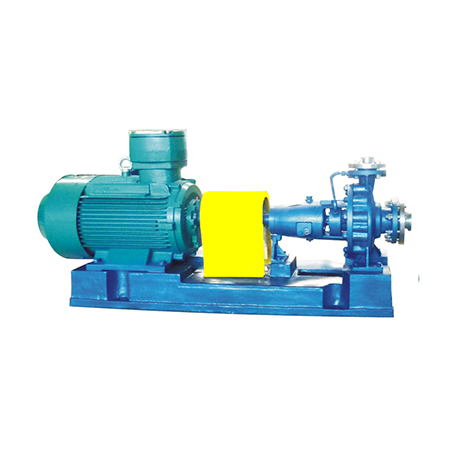

QCZ型标准化工泵

1、结构特点：

QCZ系列标准化工泵系卧式、单级、单吸悬臂式离心泵，泵的性能参数符合DIN24256，ISO2858,GB5662标准，是标准化工泵的基本产品。该泵采用后开门结构，维修时可不必拆卸管路和电机，整个转子部件可以从后部拉出。叶轮为闭式叶轮或半开式叶轮。作用于转子上的轴向力由背叶片或平衡孔来平衡，残余轴向力由轴承承受。轴封既可采用软填料密封，也可采用各种结构的单、双端面机械密封。在正常使用情况下填料箱体不带冷却腔。特殊情况下，填料箱可制成冷却或加热结构。

泵体流道为单流道或双流道，采用螺旋型压水室结构。汽蚀余量低，性能曲线范围广，运行平稳，噪音小，泵效率高，节能省耗。

本系列泵为底脚脚支撑，可以承受来自外界载荷，直接传给基础。轴承的润滑方式为稀油润滑，充分保证轴承在良好的润滑状态下工作，从而延长轴承的使用寿命。

2、性能参数：

流量Q：～2000m³/h

扬程H：～160m

压力：2.5mPa

温度T：-80～300℃

口径：32～350mm

3、旋转方向：

   从驱动端看，泵的旋转方向为顺时针方向。

4、泵材质：

   HT、ZG25、304、304L、305、306、307、316、316L、904、904L、纯Ni、NiCr合金、哈氏合金、CD4MCu、海水钢、Cr28、Cr30及钛合金。

5、应用范围及用途：

该系列泵主要应用于化学与石油化学工业、石油、液化石油气、液化天然气工业、制糖、造纸、冶金工业等。

    该系列泵适合输送各种清洁或含少量颗粒、低温、常温或高温、中性或腐蚀性的液体。
